ComSight智慧能源管理系統
ComSight能源管理系統為智慧園區、集團公司、工業企業提供水、電、氣、冷熱等能源從輸入、轉化、輸送，到使用和回收全過程的監、管、控一體化智慧平臺，實現能耗參數的多維度統計、分析和報表，能源轉化和使用過程中的能效對標分析，能源供需平衡及能源供給質量分析，能耗預測與能源設備排產調度，能源設施運維管理與績效管理、碳排放與碳資產管理等綜合功能。
ComSight能源管理系統為動力能源設施提供IQEdge邊緣計算和ComSight 3D虛擬環境數字孿生功能選件。
IQEdge邊緣計算基于動力能源設施的機理建模和歷史數據建模，實現動力能源設施仿真運行數據與實際運行數據的數字孿生，為能源參數預測、動力能源設施精準控能、故障預測提供智能化技術手段。同時為云端提供數據清洗和數據建模功能，避免大量垃圾數據上云端。
ComSight 3D虛擬環境管理系統提供動力能源設備、管網系統的3D虛擬環境與現實環境的數字孿生，為運維管理人員提供3D虛擬環境中的巡檢導航、設備故障定位識別、設備維修與節能改造空間定位幫助、員工技術培訓等綜合功能。
能源管理系統是企業實現國家“3060雙碳目標”戰略必配的基礎設施之一，也是實現數字化轉型和智能工廠建設的重要信息化系統之一，將為企業的節能減排、精益能效管理提供有力的信息化支撐體系。
ComSight能源管理系統為智慧園區、集團公司、工業企業提供水、電、氣、冷、熱等能源從輸入、轉化、輸送，到使用和回收全過程的監、管、控一體化智慧平臺，實現能耗參數的多維度統計、分析和報表，能源轉化和使用過程中的能效對標分析，能源供需平衡及能源供給質量分析，能耗預測與能源設備排產調度，能源設施運維管理與績效管理、碳排放與碳資產管理等綜合功能。
ComSight能源管理系統基礎功能模塊
監能耗數據實時監測
通過配置智能電表、水表、流量計等能源計量儀表，對企業能源輸入、轉化、輸送、使用、回收全過程的能耗在線監測，實現企業水、電、汽、氣、冷、熱等能源的總體能耗、重點用能區域、重點用能單元的分級計量。同時，系統提供離線能源數據錄入功能，在授權許可下提供數據采集登記、數據采集修正等功能，以滿足能源應用功能驗證和管理業務的需求。
析多維度用能分析
通過能耗數據建模和統計，建立按能源種類、用能單元、分時、班次、產能等多維度的能耗占比、排名、對標、趨勢、成本、平衡等能耗分析和能效分析體系，包括能源數據同期比、能源數據環比、能耗趨勢分析、能效對標分析等。系統通過能源信息化管理手段實現精益能效管理的目的。
報定制化能耗報表
建立按能源種類、用能區域、重點用能設備、分時、班次、生產與非生產、能源計費等多維度、多層級的定制能耗基礎報表和高級報表體系，實現能源數據的多維度查詢功能。系統以報表和圖形方式從不同角度展示能耗情況，定時生成能耗報告，可以Excel、PDF等多種格式文件輸出、打印和發送。
警自定義異常告警
對能源系統的設備運行狀態、能耗對標、能源平衡分析后出現的異常提供告警提示：異常發生位置、時間及原因分析。系統具有自定義報警類別、報警級別、報警閾值等功能。告警信息在操作界面上設置報警摘要條和告警內容列表，報警摘要條始終位于操作界面的上方。
控動力能源設施智能化控制
根據能源供給參數的工藝指標需求、能源供需預測，對企業動力能源設施進行監測和智能化控制，被控設備包括高低壓供配電系統、動力中心鍋爐、制冷、空壓、真空等站房、車間中央空調系統等，利用PID自適應控制技術、機理及數據建模仿真技術、變頻節能技術、變水溫節能技術等，實現按需精準供能。
管能源系統集中管理
建立企業級能源管理中心，實現能源設備檔案管理、設備維護保養管理、點巡檢管理、交接班管理、能源供給質量管理、能耗數據管理、能耗分析、能效分析、能源信息發布、文件管理、用戶管理、角色權限管理、日志管理等功能。系統通過大屏展示、中央操作站、可視化人機界面實現全廠能源系統集中管理。
企業動力能源流向及能源計量、能效分析系統
ComSight能源管理系統基于企業能源流向分析，對能源購入、轉換、輸送、使用、回收再利用過程中各個環節的能耗計量、能源平衡、關鍵能源指標進行分析，特別是對重點用能設備（空調、制冷、空壓、鍋爐等）、能源消耗區域的能效水平進行多維度分析，建立能效數據分析平臺。輔助管理人員和操作人員找出改善能源工作績效的關鍵，當能源平衡差距超過預警范圍時發出報警提示，防止能源跑、冒、滴、漏浪費現象發生，加強能源管理工作，減少能源消耗。
ComSight能源管理系統遵循ISO50001能源管理體系和通用動力設備的國標能效限值規范，系統以能耗分析報告形式，對
整個企業進行能源審計與評估，全面了解能耗狀況及能源使用效率，輔助制定節能整改措施，為節能技術改造提供數據依據，以及檢驗節能改造效果。
和同類能源管理系統相比，ComSight能源管理系統不僅實現能耗數據的統計與報表功能，系統更強調用能側的能效分析，以及能源信息化管理與動力能源設施節能控制的技術融合，為客戶提供全集成式能源管理與節能控制的一體化解決方案。

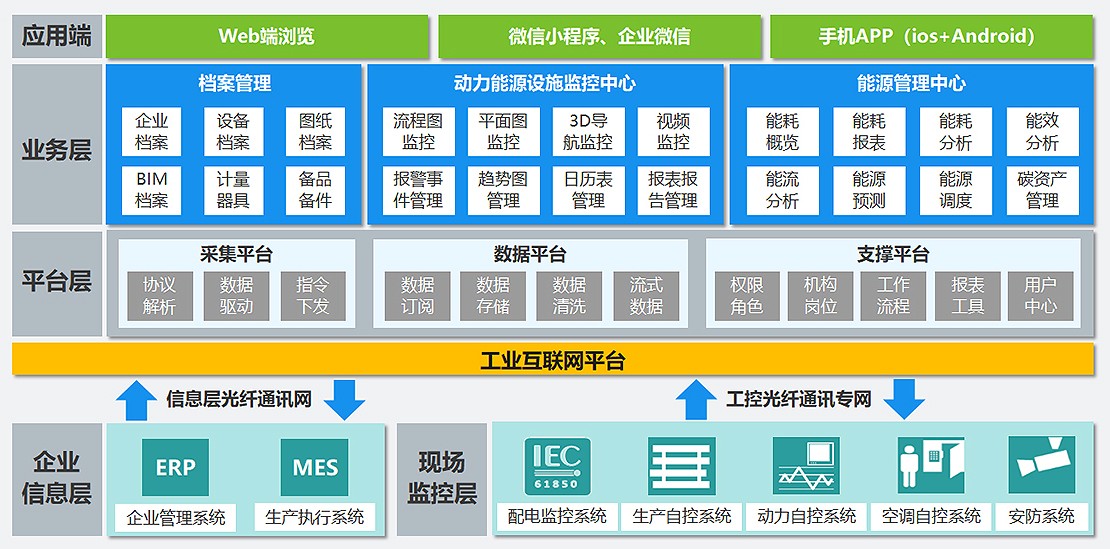

ComSight智慧能源管理系統是一款基于智慧園區、集團公司、工業企業私有云平臺，采用微服務架構開發的能源管理應用軟件，旨在提升動力能源系統的能效管理、設備管理、生產管理、設備維護、日常管理等的綜合管理水平，實現企業能源管理精細化、標準化、信息化、管控一體化和精益化的管理系統。系統由平臺層、業務層和應用端組成。
基于工業互聯網平臺微服務架構的能源管理系統
ComSight智慧能源管理系統應用軟件基于工業互聯網平臺，采用微服務架構形式，提供海量設備接入，完成數據采集、命令下發、數據推送、數據建模、動力設備監控管理、能源管理等功能。系統支持各種不同工業現場協議的接入，如ProfiNet、ProfiBus、ModBus、OPC等等，同時支持MQTT、Http等協議直接接入。系統具有工業數據時序存儲功能，通過MySQL、MongoDB、HBase、InfluxDB等數據庫，支持結構化數據存儲、非結構化數據存儲和時序數據庫存儲，支持水平橫向擴容，支持PB級別的數據量，支持海量數據查詢毫秒級響應，推送時延在100ms以內，支持?jǐn)?shù)據存儲狀態的實時監控、資源配置、性能統計和管理功能。
ComSight智慧能源管理系統可與企業ERP管理系統、MES生產信息系統進行雙向數據通信，實現工藝生產計劃、動力能源設備調度、KPI績效指標的最優化組合。
本公司提供能源管理系統與企業動力能源基礎設施自動化控制系統、能源計量系統全集成式解決方案，實現能源信息化管理、節能控制策略與能源設備智能化運行的有機融合。作為西門子在工業自動化和數字化解決方案的戰略合作伙伴，公司可為客戶提供西門子SIMATIC全系列自動化產品和數字化解決方案。
全集成式動力能源管控系統網絡結構示意圖
全集成式動力能源管控系統從網絡架構上劃分為三個層次：信息管理層、現場監控層、末端設備層
信息管理層
信息管理層采用企業數據中心虛擬服務器平臺，包括SCADA服務器（冗余配置）、實時數據庫服務器、關系數據庫服務器、WEB服務器、應用管理服務器、OPC服務器等虛擬服務器。信息管理層在動力能源管控中控室配置操作員站、工程師站、顯示大屏、匯聚層工業級網絡交換機、信息層網絡交換機、打印機等設備，并通過專用光纖建立匯聚層交換機與虛擬服務器平臺的冗余鏈接。
信息管理層基于鏈路冗余100/1000M自適應以太通訊網絡構架，采用C/S與B/S相結合的模式。所有動力能源系統的數據收集、數據分析、數據查詢、目標管理、數據建模、設備運行管理等均在信息管理層中實現和完成。C/S模式下，通過多臺操作員站（上位機），由操作人員負責監控整個企業動力能源系統的運行和信息化管理。B/S模式下，能源管控系統對外提供WEB發布功能，允許授權用戶在企業網絡連接到的任何地方查看動力能源系統的過程參數、流程圖形和統計分析數據。
現場控制層
現場控制層由各動力設備監控子系統PLC控制站、能耗數據
采集站、現場觸摸屏、遠程IO監控站、工業級環網交換機、光纖傳輸介質等設備組成。通過工業級光纖環網將各PLC控制站、能耗數據采集站、遠程IO監控站等監控子站連接起來，實現分散的動力能源設備的現場控制、能源計量和通訊集成功能。
末端設備層
末端設備層主要由動力設備啟動柜、變頻器、溫（濕）度傳感器、壓力（壓差）傳感器、流量計、智能水表、電動調節閥、電動開關閥、智能儀表以及設備自帶的單機控制器等組成。對總線式智能儀表和變送器，末端設備層通過ProfiBus-DP/PA、ModBus-RTU等標準通訊協議進行數據采集，保障數據采集的穩定性和完整性。
ComSight動力能源管控系統通過工業防火墻，在傳統防火墻包過濾、狀態檢測、代理檢測、代理服務等基本功能之上，通過對ProfiNet、Ethernet等工業協議深度解析，建立能源管控系統工業網絡與企業信息網絡之間的安全防護機制。

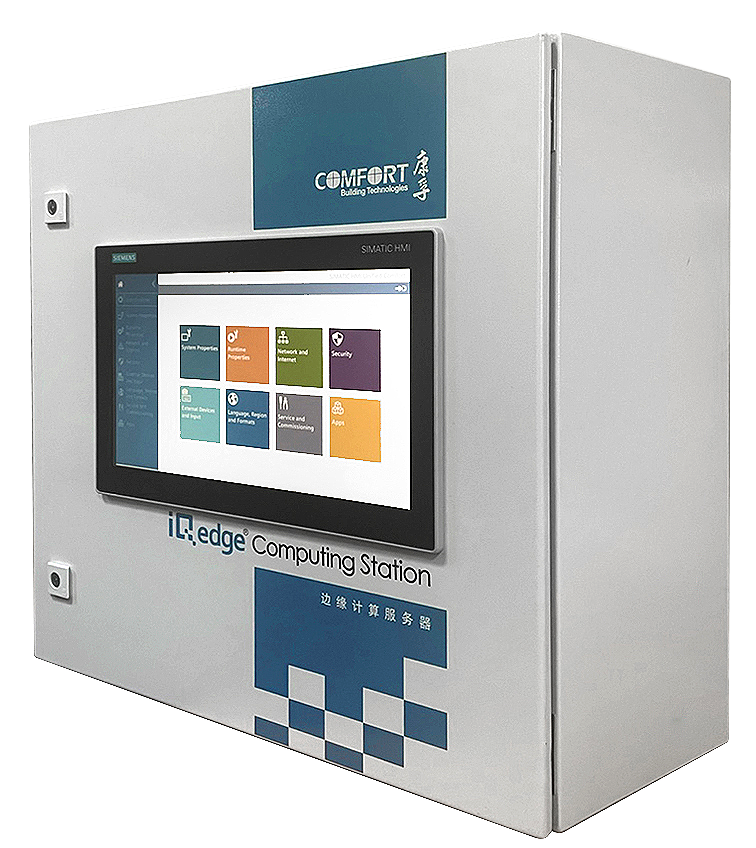

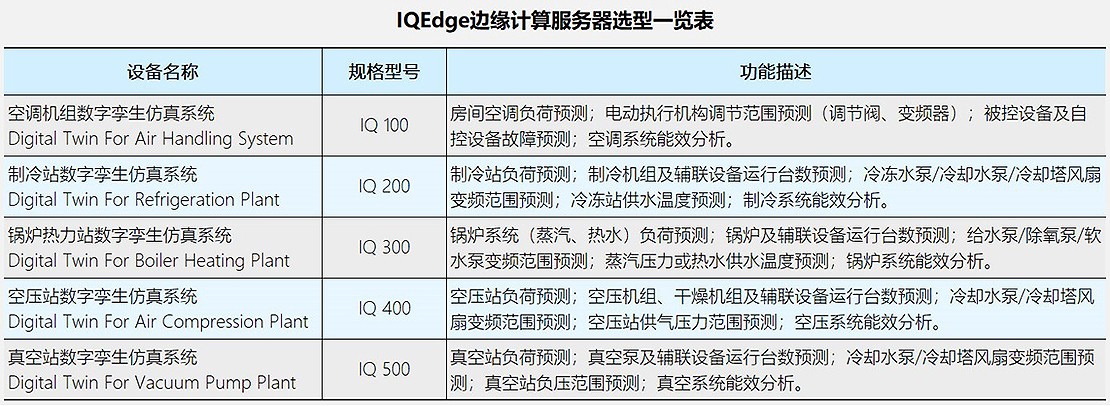

IQEdge邊緣計算服務器
ComSight智慧能源管理系統是一款基于智慧園區、集團公司、工業企業私有云平臺，采用微服務架構開發的能源管理應用軟件，旨在提升動力能源系統的能效管理、設備管理、生產管理、設備維護、日常管理等的綜合管理水平，實現企業能源管理精細化、標準化、信息化、管控一體化和精益化的管理系統。系統由平臺層、業務層和應用端組成。
IQEdge系列邊緣計算集成工業互聯網平臺支持的多種物聯網與工業控制場景接入?yún)f(xié)議，適配多種通信接入方式。
IQEdge系列邊緣計算服務器兼容了SIMATIC S7 PLC和Linux操作系統同步運行環境。 IQEdge內置的人工智能算法和動能系統仿真模型基于C/C++、Matlab、Simulink高級語言開發，可生成PLC運行可識別的PB功能模塊，也可在Linux系統中直接運行。PLC實時運行環境與Linux系統運行環境之間通過內置的OPC通訊模塊交換數據。
IQEdge具備強大的運算能力，位處理性能1ns，支持PROFINET、HTTP、MQTT協議，支持分布式部署，支持橫向擴展，支持分布式發布訂閱，單臺服務器支持10萬以上的設備接入。

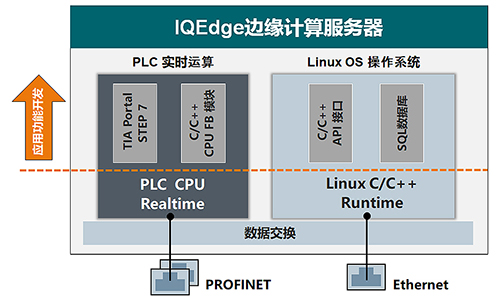

IQEdge邊緣服務器內部運算環境
ComSight 3D虛擬環境管理系統提供動力能源設備、管網系統的3D虛擬環境與現實環境的數字孿生，為運維管理人員提供3D虛擬環境中的巡檢導航、設備故障定位識別、設備維修與節能改造空間定位幫助、員工技術培訓等綜合功能。
ComSight 3D三維可視化管理系統采用B/S架構形式，支持授權客戶端、移動端的頁面瀏覽功能。ComSight 3D系統采用按對象建模模式，分為動力系統（管道與設備）、電氣系統（儀表、電控柜）兩大建模模塊，支持多種格式的BIM模型置入。ComSight 3D系統按能源管理系統的功能需求，對BIM模型進行簡化、補充、細化和實景顏色渲染等功能。系統支持動力設備和系統靜態數據的錄入，并與對象進行關聯。系統可實現與動力能源管理系統單點登錄，并具有發布展示功能，用戶可以在全廠任何一臺工作計算機上經授權后可以進行訪問。

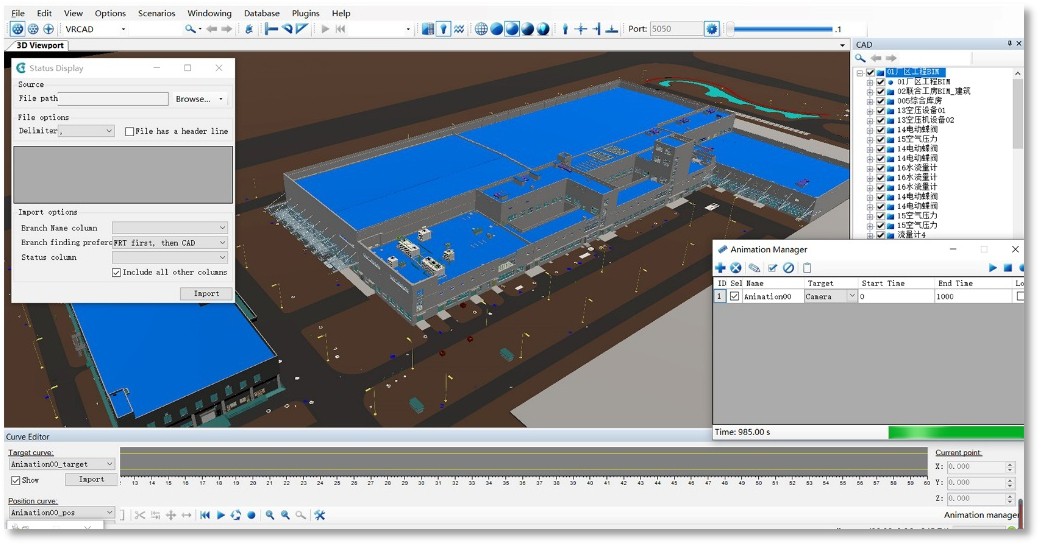

多種BIM格式模型置入與3D重新建模環境
為動力設備和管道系統添加動態運行數據
ComSight 3D系統提供地面行走模擬、空中飛行兩種瀏覽、漫游或巡檢模式。實現在三維虛擬場景進行任意位置、角度的模型自由瀏覽。系統通過按功能分區、按系統顯示模型；模型的縮放、平移、旋轉、剖分、測量；按系統、位置、分類對設施設備像搜索地圖一樣進行搜索定位等功能；故障信息與設備部件、管網聯動快速定位功能；實現基于“一張三維圖”實現全廠設施、設備、管網、閥件、儀表的三維可視化、定位和信息查詢，使操作人員可以全面、透視、精準的掌握企業的設施設備。
ComSight 3D系統可實現與動力能源管理系統單點登錄，并具有發布展示功能，用戶可以在全廠任何一臺工作計算機上經授權后可以進行訪問。
ComSight 3D系統提供三維虛擬環境中的員工培訓功能。培訓老師可在界面中設置操作步驟和操作內容，員工在虛擬環境中按指令進行操作，以獲得動力設備和系統的操作技能。培訓也包括對危險事故的預案處理。

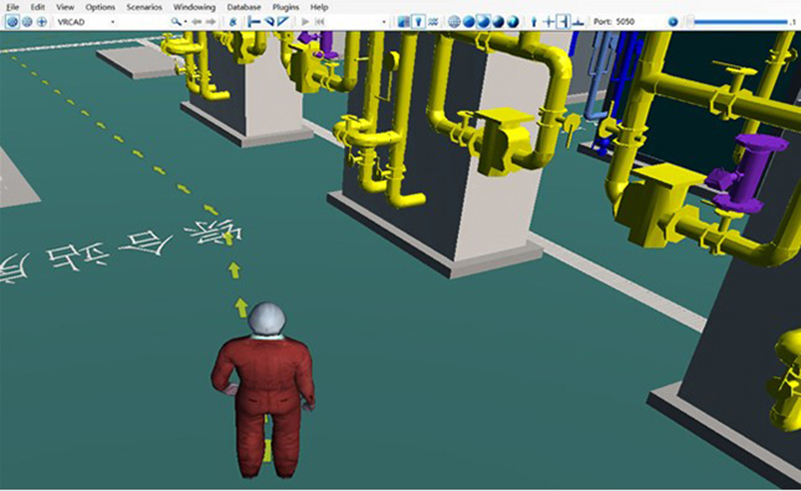

行走模式下按設定的導航路線進行巡檢

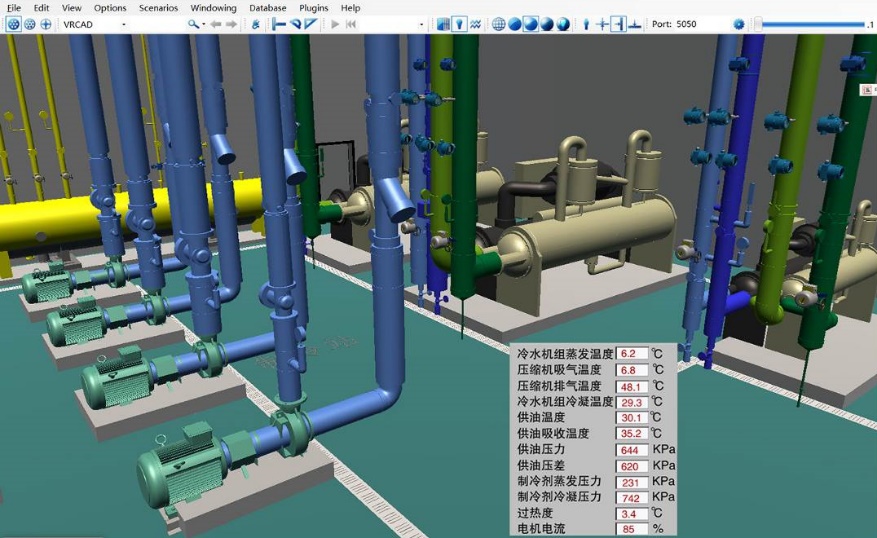

巡檢人員走進時顯示設備的實時運行數據
三維虛擬環境中對新員工進行操作培訓

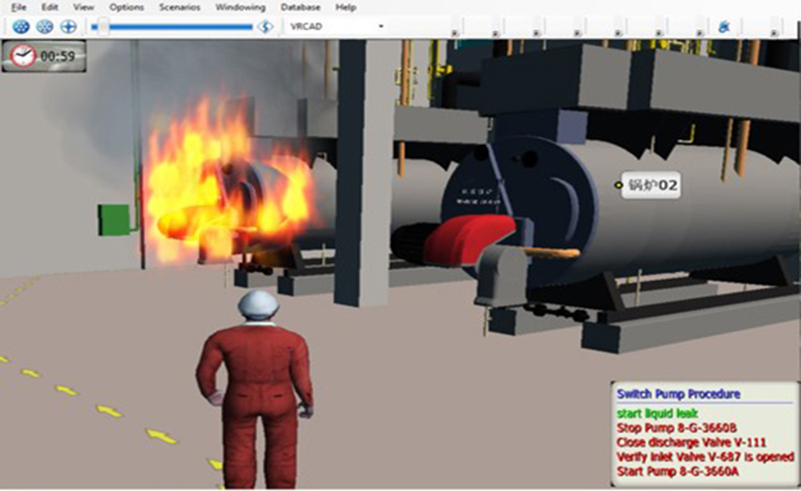

三維虛擬環境中對員工進行應急事故處理培訓
